乡镇自来水厂一体化净水设备

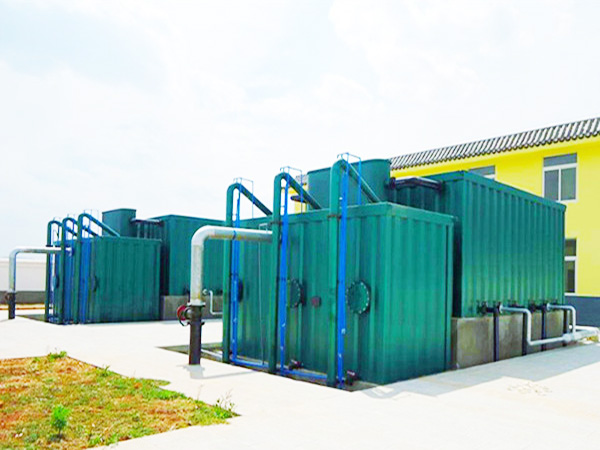

乡镇自来水厂一体化净水设备（乡镇饮用水一体化净器）是集反应、沉淀、过滤、澄清处理工序为一体的水净化装置，广泛用于给水处理工程及需要降低水中浊度及去除水中悬浮物的各种水处理场合使用。具有效果稳定可靠，水质清澈透明，反冲洗时间短，结果紧凑合理，管理方便、无动力运行等特点。

乡镇自来水厂一体化净水设备内设：1、反应区（采用人字型网格混凝），沉淀区（采用卫生级PVC塑料斜管）、过滤区（采用天然优质石英砂保证出水水质），2、泥渣浓缩区内设强制出水管，其出水量为整个设备额定水量的20%，3、冲洗水箱，供滤池自动反冲洗时使用。

乡镇自来水厂一体化净水设备适用条件：

（1）滤前水应经混凝沉淀或经澄清处理，浑浊度应在200-500mg/L以下，滤后水的浑浊度在1mg/L以下。

（2）地基计算强度为10t/m2，当地基强度小于10t/m2时，应另行验算。

（3）适用于抗震烈度8度及8度以下地区。

（4）本设计未考虑防冻，如有冰冻可能者，应根据具体情况采取适当措施。

（5）本滤池要求前处理构筑物必须保证一定的出水水头(>0.02MPa)，同时要求在冲洗时废水向外界排泄通畅。

乡镇小型自来水厂设备（乡镇饮用水一体化净器）原理简介：

来水经高效斜管沉淀器处理后，由进水管送入折板反应区和沉淀区，再进入滤层，经过滤层自上而下地过滤，清水即从连通管注入水箱内贮存。水箱充满后，水流通过出水管入清水池。

滤层不断截留悬浮物，造成滤层阻力的逐渐增加，因而促使虹吸上升管内的水位不断升高。当水位达到虹吸辅助管管口时，水自该管中落下，通过抽气管，借以带走虹吸下降管中的空气，当真空度达到一定值时，便发生虹吸作用。这时，水箱中的水自下而上地通过滤层，对滤料进行反冲洗。当冲洗水箱水面下降到虹吸破坏管管口时，空气进入虹吸管，破坏虹吸作用，滤池反洗结束。滤池进入下一周期的工作。

乡镇自来水厂一体化净水设备（乡镇饮用水一体化净器）设计数据：

（1）设计水量按净产水量再加4%考虑。

（2）滤速采用10m/h。

（3）平均冲洗强度采用15L/s.m2，冲洗历时5min。

（4）期终水头损失值采用1.0-1.70m。

4、乡镇自来水厂一体化净水设备（乡镇饮用水一体化净器）细部说明

（1）进水箱：当滤池与前处理构筑物靠近时，进水箱亦可建在沉淀器上与出水斗合并。

（2）进水管：为了避免冲洗时因进水管吸空而破坏虹吸，故进水管设置U形水封。管内流速一般控制在0.5-0.7m/s之内。

B、滤料

滤料应采用具有足够的机械强度和能抗蚀的粒状石英砂或无烟煤，并不得含有毒有害物质。

5、冲洗系统

A、为有利于虹吸的形成，虹吸管采用锐角形式。

B、虹吸辅助管及抽气管为加速形成虹吸而装置的，虹吸破坏斗的标高控制着冲洗历时的长短。

C、冲洗强度调节器用以控制一定的冲洗强度。在试运转时，应进行调整。

D、人工控制冲洗器的效果与制作加工有密切关系，应保证按图施工。

E、管材及配件：设计管径在80mm以下，采用白铁管，80mm以上采用焊接钢管。钢配件按S311规定采用。

F、防腐处理：钢制配件除锈后，涂樟丹油两道，调和漆两道，颜色自选。

结构设计

6、计算原则

A、池壁以锥形罩为界分为上下二部分。上下段池壁及底板根据其长宽比例不同按双向或单向板计算，各构件连接处假定弹性固定，考虑最不利荷载组合进行内力调整。

B、锥钟形罩计算：考虑滤池期终水头损失达最大值和反冲洗刚开始时的最不利荷载组合进行计算。

C、底板计算：考虑滤池运行时的最不利荷载组合进行计算。地基反力按直线分布考虑。

D、钢板结构按设计规范设计，允许最大裂缝宽度不大于0.05mm。

E、基础埋深超过3米时，应核算池体结构强度和抗裂性，当地下水位较高时，尚需进行抗浮验算。
