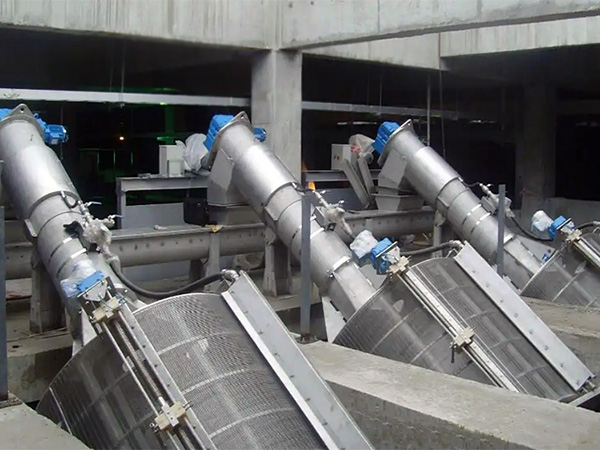

旋转式细格栅除污机是集格栅、传输机和螺杆压榨机三种功能于一体的新型固液分离环保设备。螺旋细格栅机可直接安装在水渠内，也可安装在容器箱中。污水从螺旋式细格栅除污机的栅筐前端流入，从栅缝中流出，滤渣被截留在栅筐内。累积在转鼓式细格栅机栅条上的滤渣又形成过滤层进一步起到过滤作用，从而提高了螺旋式细格栅机滤渣的过滤效率。当螺旋细格栅机栅筐前后的水位差达到设定值时，减速电机自动启动，带动清渣耙旋转，其清渣齿伸入栅条之间，将所有滤渣取出，当转鼓格栅旋转到垂直位置时，滤渣自动落入螺杆下端中央的料斗内，经螺杆传输，同时压榨，最后落入物料箱或传输机进行外运。为了清理齿上的滤渣，清渣耙能自动倒转15度，经过一清渣齿板时能自动清理清渣耙上的余渣，以免螺旋式格栅除污机发生故障。 \
转鼓格栅的滤渣在输送过程中被压榨脱水，固含量可达35%-45%，干渣体积小、污染少、易于外运处理。
螺旋格栅机的过滤栅框滤缝尺寸为6至12mm，直径从600mm-3000mm，旋转格栅处理量最大可达237600m3/h。
【特点】
1、螺旋格栅机采用全不锈钢制造，结构紧凑，几乎无需维护。
2、螺旋格栅机完整结构，安装方便，全自动控制。
3、螺旋式格栅除污机功率小、转速低，节能，无磨损，低噪音。
4、螺旋式格栅除污机全封闭运行，无臭味无泄漏。
5、螺旋细格栅机运行效率高，综合性能价格比优，投资回收快。
【过水流量】
| 型号规格ZG-I | 600 | 800 | 1000 | 1200 | 1400 | 1600 | 1800 | 2000 | 2200 | 2400 | 2600 | 2800 | 3000 | ||
| 液体流速（ m/s） | 1.0 | ||||||||||||||
| 过水流量 (m3/h) | 栅距 (mm) | 6 | 314 | 590 | 962 | 1263 | 1892 | 2475 | 3105 | 3775 | 4568 | 5757 | 7765 | 9372 | 11290 |
| 8 | 357 | 676 | 1080 | 1414 | 2145 | 2778 | 3505 | 4250 | 5130 | 6477 | 8773 | 10554 | 12740 | ||
| 10 | 385 | 731 | 1172 | 1534 | 2325 | 3021 | 3787 | 4594 | 5546 | 7000 | 9482 | 11439 | 13795 | ||
| 12 | 406 | 769 | 1238 | 1625 | 2487 | 3183 | 4000 | 4857 | 5900 | 7425 | 10042 | 12090 | 14586 | ||
【技术参数】
| 型号规格XGZG-I | 600 | 800 | 1000 | 1200 | 1400 | 1600 | 1800 | 2000 | 2200 | 2400 | 2600 | 2800 | 3000 |
| 栅筒直径D(mm) | 600 | 800 | 1000 | 1200 | 1400 | 1600 | 1800 | 2000 | 2200 | 2400 | 2600 | 2800 | 3000 |
| 栅筒长度l(mm) | 500 | 620 | 700 | 800 | 1000 | 1150 | 1250 | 1350 | 1450 | 1650 | 1950 | 2150 | 2400 |
| 输送管直径d(mm) | 219 | 273 | 273 | 300 | 300 | 360 | 360 | 500 | 500 | 500 | 500 | 700 | 700 |
| 渠道宽度B(mm) | 650 | 850 | 1050 | 1250 | 1450 | 1650 | 1850 | 2070 | 2270 | 2470 | 2670 | 2870 | 3070 |
| 栅前最高水位H4(mm) | 350 | 450 | 540 | 620 | 750 | 860 | 960 | 1050 | 1150 | 1280 | 1490 | 1630 | 1800 |
| 安装角度 | 35℃ | ||||||||||||
| 渠道深度H1(mm) | H1=600～3000 | ||||||||||||
| 排渣高度H2(mm) | 按用户要求进行设计 | ||||||||||||
| H3(mm) | 根据减速机形式确定 | ||||||||||||
| 设备安装总高H(mm) | H=H1+H2+H3 | ||||||||||||
| 安装长度A(mm) | A=H×1.43-0.48D | ||||||||||||
| 设备总长L(mm) | L=H×1.743-0.75D | ||||||||||||
| 型号规格GCHR-ZGGS | 600 | 800 | 1000 | 1200 | 1400 | 1600 | 1800 | 2000 | 2200 | 2400 | 2600 | 3000 |
| 转鼓直径D(mm) | 600 | 800 | 1000 | 1200 | 1400 | 1600 | 1800 | 2000 | 2200 | 2400 | 2600 | 3000 |
| 输送管规格d(mm) | 219 | 273 | 273 | 273 | 360 | 360 | 360 | 500 | 500 | 500 | 500 | 710 |
| 栅网长l(mm) | 650 | 830 | 985 | 1160 | 1370 | 1500 | 1650 | 2000 | 2200 | 2200 | 2400 | 3000 |
| 最高水位H4 | 400 | 500 | 670 | 800 | 930 | 1100 | 1200 | 1300 | 1500 | 1680 | 1800 | 2100 |
| b(mm) | 125 | |||||||||||
| c(mm) | 70 | |||||||||||
| 安装角度 | 35° | |||||||||||
| 渠深H1(mm) | H1=600～2500 | |||||||||||
| 排渣高度H2(mm) | H2=800～2000 | |||||||||||
| 设备安装总高H(mm) | H=H1+H2+H3 | |||||||||||
| 安装长度A(mm) | A=H×1.43-0.48D | |||||||||||
| 设备总长L(mm) | L=H×1.74-0.75D | |||||||||||
