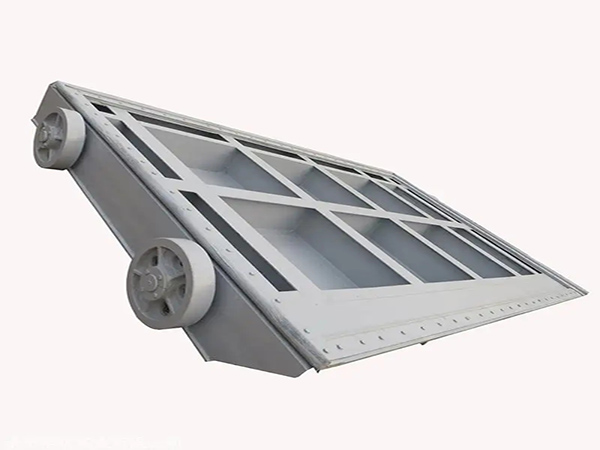

液动旋转堰门

   液动旋转堰门也叫堰板式可调堰，在市政排水上雨污分流、截流调蓄项目时的截流井设备及调蓄池进水配套设备，海绵城市上也是常用工艺。

液动旋转堰门设备工艺原理简介：

本设备工艺为雨污分流工艺，分为晴天模式、雨天模式、降雨结束模式,配合调蓄池使用，实现睛天排污，雨天排涝功能。本设备由超声波液位计提供的液位信号为控制元素。超声波液位计提供的液位值可设置

为低液位、中液位、高液位，处于不同液位值设备将执行不同的动作。

1.晴天功能:当液位值处于低液位及低液位以下或者低液位与中液位之间,设备执行动作为:液动於转堰门美闭、1#限流闸门开启、2#限流闸门关闭。该模式诣在实现晴天生活污水正常排入市政污水管网进入污水厂进行处理。

2.雨天功能:当降雨开始液位值持续上涨到中液位或者中液位与高液位之间，设备执行动作为:液动旋转堰门关闭，1#液动限流闸门关闭、2#液动限流闸门开启。该模式诣在实现降雨初期的雨水弃流与收集，将切期雨水排入调蓄池进行处理。

3、暴雨模式:当峰雨持续并且液位值上涨到高液位或者高液位之上,该设备执行动作为:液动旋转堰门开启、1#液动限流闸门关闭、2#限流闸门关闭该模式是因为调蓄池雨水已蓄满，液动旋转堰]要开启，实现雨水的泄洪。

4.降南结束:随着雨量减小直至停止。通过若干时间的排涝，截流井内液位会逐步下降,当液位值降到高液位与中液位之间,或者降到中液位与低液位之间,设备依旧保持液动旋转堰门开启，1#与2#液动限流闸门关闭的状志;当波位值一-旦下降到低液位及以下，波动旋转堰门关闭，1#液动限流间( J开启, 2#液动限流闸门关闭,设备恢复到物始状态，

注:该工艺存在一个缺陷,即:在暴雨时刻井内液位迅速上升，达到高液位之后，旋转堰门会立即开启，随之而来的问题是井内波位瞬速下降,会导致设备进行频繁动作。针对这种情况我们在设备进行一次动作之后设置一个保护时间，即:该保护时间内即使液位进行变化，设备也不会执行相关动作，待保护时间过去，设备会根据当前液位执行逻辑动作。
